摄像头行业发展与产品创新

凭据Omdia估计
，2023年全球安防摄像头市。ǜ咔迥Ｄ馍阆裢贰⑼缟阆裢贰⒎辣阆裢泛腿瘸上裆阆裢罚┳芴宸⒒趿吭嘉1.9亿台
，预计到2028年
，总体发货量将达到2.6亿台。2023年
，中国的发货量占据了全球摄像头市场的近56%。随着市场的不休扩张
，预计到2028年
，中国市场的发货量将(长至约1.5亿台
，年均复合增长率达到7.0%。

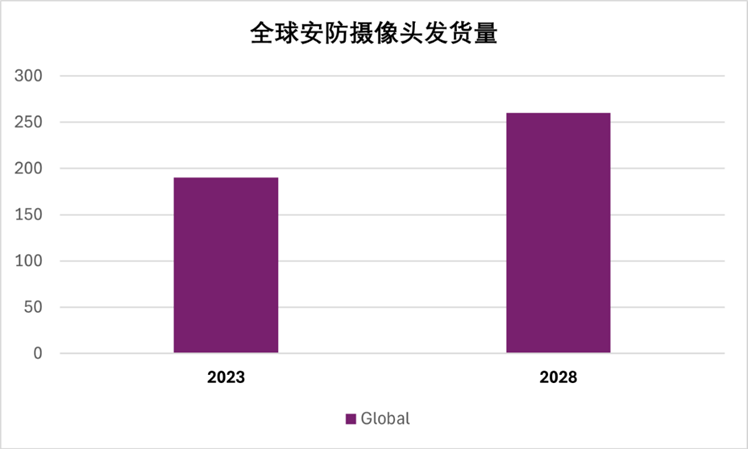

图1：2023-2028全球安防摄像头发货量（起源Omdia）

凭据中国安全防备产品格业协会组织假造的《中国安防行业"十四五"发展规划（2021-2025年）》提醒
，"十三五"期间
，据中安协初步统计：到2020年底我国安防企业达到3万余家
，从业人员170多万人；2020年安防行业总产值约达到7950亿元
，实现增长值约为2650亿元
，"十三五"期间年均增长率达到了10%以上。在行业总产值中
，视频监控约占55%。"十四五"期间安防市场年均增长率达到7%左右
，2025年全行业市场总额达到1万亿元以上。

我国安防摄像头的技术演进以及发展阶段：

2019年以前
，以“安全“为驱动力
，在公共服务事业领域出现指数级增长
，但目前该领域市场渗入率趋近鼓和。

2019年之后
，以“衔接“和”推算“为驱动力
，软件（算法和系统）结合硬件（芯片）
，从高清摄像头向智能摄像头升级
，商用和家用产品市场份额持续攀升。

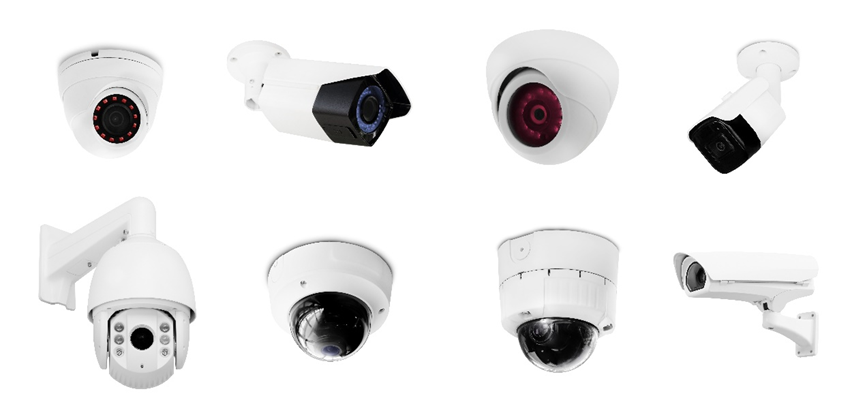

图2：各类表形和职能的网络摄像头

网络摄像头（IP Camera
，简称IPC）是将视频信号经过数字化处置后
，通过网络进行传输
，实现远程监控的设备。近年来
，网络摄像头目域备受瞩主张几大主题职能趋向蕴含：

1.  AOV（Always on Video）：选取基于超低功耗内存的急剧启动待机技术
，AOV成功实现了7×24幼时不间断的全天候录像能力。这一技术有效添补了传统低功耗IPC在PIR传感器未触发期间无法纪录影像的缺点
，在维持极低能耗的同时
，可能更靠近通例电源设备的使用履历。

2.  黑光： 基于高感光度图像传感器
，结合AI-ISP成像系统
，可能在低至0.0005 Lux（照度计量单元）的极端幽微光线环境中
，依然维持图像的全彩显示
，无需额表补光设备。从“星光”到“超星光”的逾越
，再到如今“黑光”技术的问世
，标志取在复杂光照前提下对图像解析力、质量和不变性的不休谋求和突破。

3.  枪球一体：枪型摄像头通常拥有较为固定的视角领域
，适合在肯定区域领域内进行沉点追踪监控；球型摄像头能够通过云台的旋转和移动来360°调整视角
，监控领域越发辽阔；而枪球一体联动双摄摄像头
，顾名思义
，是结合枪型摄像头和球型摄像头的优势特点
，一台设备两全全景和细节。

德赢VWINIPC解决规划

作为网络摄像头产业上游关键力量
，芯片供给商在IPC解决规划中阐扬了举足轻沉的作用。其中
，德赢VWIN在存储、MCU
，以及模拟芯片有着多年深厚技术积淀
，不仅满足了当前主流网络摄像头设备的职能机能
，以及靠得住性和安全性等方面的多维度需要
，还为下一代产品创新提供坚实有力的支持。

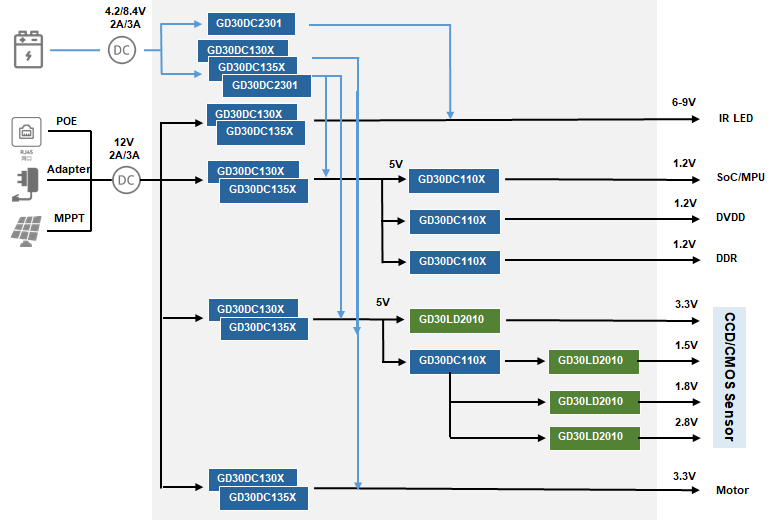

图3. 网络摄像头电源树结构（Power Tree）

 凭据现实的监控场景
，网络摄像头通常有四类供电方式：

1.  电池供电: 该方式依赖内置的锂电池组提供电力
，无需额表衔接电源插座
，常用于表部供电不便且功耗较低的摄像设备。

2.  POE（Power Over Ethernet）供电：通过一根以太网线就能同时实现数据传输和电力供给
，装置轻便
，布线成本低
，设备地位矫捷
，不受电源插座地位的限度。

3.  电源适配器供电：选器拥有适合电压电流领域的AC/DC电源适配器进行独立供电
，不变性好
，宽泛合用于各类电源规格的设备。

4.  太阳能设备供电：通过太阳能板高效地将太阳能转化为电能
，并借助最大功率点追踪（MPPT）技术提高太阳能电板的输出效能
，随后将电能存储在电池中
，以此为网络摄像头提供悠久且不变的电力供给
，充分利用了可再生能源
，削减了碳排放
，合用于户表、野表蹬仔线供电不便的区域场景。

网络摄像头的电源树结构如图3所示
，电池供电通常选取单节锂电池或者是双节锂电池
，供电电压为4.2V或者8.4V
，POE、电源适配器和太阳能设备供电的供电电压为12V
，供电电流为2A/3A。首先通过一级起落压？椤狦D30DC130X/135X系列DC-DC降压转换器
，或GD30DC2301 DC-DC升压转换器
，有效地将输入电压转换为3.3V、5V以及6至9V的多种不变输出电压。随后
，进一步经由二级降压单元处置
，具体蕴含GD30DC110X系列DC-DC降压转换器以及GD30LD2010 LDO（低压差线性稳压器）芯片
，以实现更为精密的电压调节
，最终输出更低的电压等级
，蕴含1.2V、1.5V和2.8V
，以满足网络摄像头内部各组件的特定供电需要。

GD30DC130X/ DC135X系列DC-DC高效同步降压转换器芯片

●  支持宽电压输入领域4.2-18V/25V
，最低支持输出电压为0.6V

●  输出电流为1A/2A/3A

●  转换效能高达95%

●  支持FCCM 和Pulse-Skip Mode模式切换

●  支持过流、过压、过和善Hic-cup短路；

●  选取恒定接通功夫（COT）架构
，实现高压降压利用中的急剧瞬态响应

GD30DC110X系列DC-DC高效同步降压转换器芯片

●  支持输入电压领域2.5-6V
，输出电压为0.6V-Vin

●  输出电流为1A/1.2A/2A

●  转换效能高达95%

●  最高开关频率达到1.5MHz
，duty cycle 可达100%

●  支持FCCM 和Pulse-Skip Mode 模式切换

●  支持过流、过压、过和善Hic-cup短路；；

GD30DC2301 DC-DC高频异步升压转换器芯片

●  支持宽电压输入领域2.5-18V
，最高输出电压可达36V

●  支持最大输出电流为2A

●  转换效能高达95%

●  1MHz固定开关频率

●  内部集成150mΩ Power MOSFET
，输出恒定电流驱动多路LED灯

GD30LD2010 高PSRR、低压差线性稳压器芯片

●  支持输入电压领域1.5-7V
，输出电压领域为0.8-5V

●  支持最大500mA的输出电流

●  轻负载前提下静态电流仅为40uA

●  高电源电压抑造比（PSRR）：80dB@f =1KHz

●  低输入输出电压差：520mV@500mA@VOUT=1.8V

●  热关断；
，电流限流；

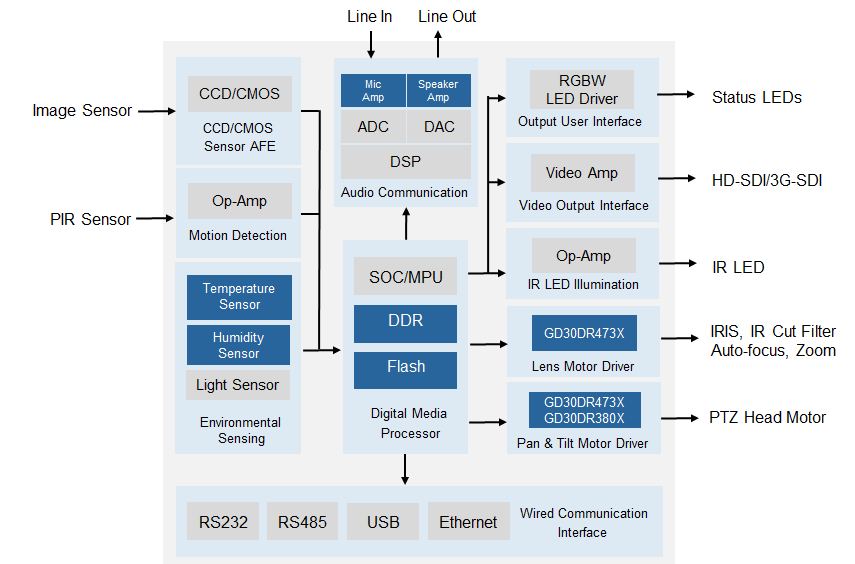

图4. 有线PTZ IP Camera 经典系统框图

以一台有线PTZ网络摄像头为例
，通常来说它的硬件架构系统涵盖了多个关键组件
，蕴含镜头、图像传感器、环境感知传感器、音频信号处置、视频编解码芯片、主控芯片、云台节造
，以及USB、网络接口等多种有线接口等。

1.  镜头以及云台节造

镜头掌管捉拿即时的图像信息
，镜头的关键参数蕴含视角、焦距、光圈等
，光圈决定进光量
，焦距影响拍摄距离
，视角关乎监控领域。

云台（PTZ
，即Pan/Tilt/Zoom-全景/倾斜/缩放）职能允许用户远程精确地节造云台和镜头的作为
，实现监控画面的全方位移动和细节放大
，以便更详细地观察监控区域的细节。这一职能在必要大领域监控和精确追踪指标的场景中尤为沉要。

GD30DR473X系列马达驱动芯片极度合用于实现镜头
，IR-CUT双滤光片
，以及PTZ马达节造的集成电机驱动器解决规划。

GD30DR4732 是一款镜头电机驱动器芯片
，通过电压驱动方式以及扭矩纹波建改技术
，实现了超低噪声256细分微步驱动。最大驱动电流150mA
，结合逻辑电路对驱动电路节造
，可在实现光圈节造（IRIS）职能的同时
，实现变焦（Zoom）和对焦（Focus）职能：

●  调节光圈的大幼能够直接影响图像的亮度和对比度
，获得相宜的曝光度
，以适应分歧的光线前提。

●  变焦是通过扭转焦距
，从而扭转视角大幼
，通过拉近（Zoom In）和推远（Zoom Out）
，来获得画面的放大和缩幼。

●  对焦是通过扭转焦点地位与拍摄物体的距离来调整画面清澈度, 例如调成近焦（Focus Near）或远焦（Focus Far）。

GD30DR4730/4731是多通路电机驱动芯片
，具备五路H桥驱动器
，可驱动两个步进电机和一个直流有刷电机。其中步进电机驱动器支持整步进、 1/2 步进以及32/64/256细分微步进
，可提供高达0.5A的驱动电流
，拥有多；ぶ澳
，欠压锁定 (UVLO)
，过流； (OCP)和热关断 (TSD)
，典型的利用规划为：

●  一路直流有刷电机驱动器用于IR-CUT双滤光片切换：白日切换为红表截止滤光片
，画面图像不偏色。夜晚切换玉成光谱滤光片
，支持红表补光
，提升了夜视清澈度。

●  两路步进电机驱动器用于云台马达节造：通过正交 SPWM 模式来节造云台马达的高低以及左右方向的安稳移动和旋转。

GD30DR4730/4731比力合用于球型摄像机优等必要多轴旋转和调整角度
，从而实现覆盖更辽阔的监控区域的监控。对于枪型摄像机等监控角度和地位相对固定的机型
，也能够选取GD30DR380X来实现水平和垂直移动节造。

GD30DR380X直流马达驱动芯片蕴含一路H桥驱动器
，可驱动一个直流电机或螺线管等其他器件。输出驱动器块由配置为 H 桥的 N 沟路功率 MOSFET 组成
，用于驱动电机绕组。内部电荷泵产生栅极驱动电压。该系列芯片拥有 PWM（IN/IN）输入接口
，可提供高达 1A 的输出电流
，可在 0 V 至 11 V 的电机电源电压下工作
，节造逻辑可在1.6V至7V的电压轨上工作
，提供过流；ぁ⒍搪繁；ぁ⑶费顾ū；ず凸卤；。

GD32F303Vx微节造器基于ARM? Cortex?-M4内核
，工作频率高达120MHz
，集成了多类表设职能
，并选取LQFP100封装大局。当与GD30DR4730/4731
，GD30DR380X马达驱动芯片协同工作
，可能实现对镜头以及多路电机的统一高效节造。

内置48至96KB的SRAM以及256KB至3MB的Flash大容量片上存储器
，为运行PTZ跟踪与节造算法提供了充足的资源。使系统可能针对锁定的指标执行视觉导向自动跟踪工作
，通过精确节造云台的方位旋转
，确保指标始终位于镜头视野的中心地位。此表
，系统还能矫捷调控镜头的变焦职能
，从而捕获高分辨率的视频图像
，进一步提升监控与追踪的精准杜纂细节阐发力。

2.  环境感知

在市场需要的持续推动下
，网络摄像头的智能化过程在持续深度演进
，智能化的基石在于打造一个全方位的感知系统
，通过一系传记感器
，监测并分析其运行环境中的每一个轻微变动与动态信息
，为后续的智能化处置与决策提供坚实的数据支持。重要传感器？樵毯

●  光线传感器

光线传感器来丈量环境光照强度的变动
，自动调节图像传感器的参数或切换到分歧的工作模式
，以确保在分歧光照前提下都能获得高质量的图像。

●  温湿度传感器

实时监测周遭环境的温湿度的变动
，能够在监控视频上显示温度和湿度数据
，也能够上传至云端
，还能够凭据现实前提设置触发警报。

GD30TS100N/112N为高精度、低功耗的本地数字温度传感器
，I2C节造接口
，分辨率为12bit
，丈量精度为±0.5°C (–40°C to +125°C)
，工作电压为2.7-5.5V/1.4-5.5V
，关断态电流低至0.3μA/1μA。

GD30TSHT30是一款本地温湿度传感器
，I2C节造接口
，分辨率为16bit
，温度丈量精度为±0.5°C (–40°C to +125°C)
，相对湿度精度为+3%RH
，工作电压为2.2-5.5V。

●  PIR传感器

低功耗网络摄像头平时处于低功耗的休眠状态以耽搁电池寿命或降低能耗。一旦有物体在摄像头的监控领域内移动
，被动红表（PIR
，Passive Infra-Red）传感器会立即感知并触发摄像头从休眠中唤醒
，迅速启动录像或警报职能
，实现对安全事务的即时响应。

3.  视频音频处置

将镜头采集到的光信号传给图像传感器（CCD/CMOS）
，经过光/电转换后
，再进行模拟信号到数字信号的转换。随后
，凭据MPEG4、H.263、H.264、H.265或M-JPEG等视频编码尺度
，对数字信号进行高效的视频编码与压缩处置。实现这些步骤后
，视频数据即可打包经由网络通讯上传至指定存储地位

网络摄像头自带麦克风收音和扬声器表放
，既可捉拿周围环境中的声音
，也能够播放语音指令和忠告信息
，实现远程监控人员与被监控区域之间的全双工语音通讯。音频通讯？樵毯罂朔缭怂惴糯笃骱脱锷髟怂惴糯笃
，通过ADC和DAC实现模/数和数/模信号转换
，搭载DSP单元进行信号处置。出格值得一提的是
，GD30AP72x系列1/2/4-ch低噪声运算放大器
，凭借其低至1.8V至5.5V的宽泛工作电压领域
，以及仅为8nV/√Hz@1KHz的超低输入电压噪声密度
，为网络摄像头的音频通讯质量提供了坚实的保险。

4.  主控芯片以及存储规划

主控芯片肩负着整个系统的节造和调度沉任。当前网络摄像头的主控规划趋于选取SoC（系统级芯片）/MPU（微处置器单元）
，不仅具备壮大的运算
，存储和节造能力
，还高度集成炼类专用？
，如内置了ISP（图像信号处置）和视频编码等主题职能等
，可能简化开发
，并矫捷应对各类摄像机场景需要。

德赢VWINNOR/NAND Flash与DRAM产品系列凭借其全面的规格覆盖、杰出的机能阐发、低功耗设计理想、卓越的产品质量以及高度的靠得住性
，成为了网络摄像头设备值得信任的选择。
